一种排水管的设计

目前，人们使用的下水道管的防回流功能，是通过U型管道中储藏一定量的水有效阻断排污区的气体等有害物质的回流，使排污区的有害物质得到有效的隔离。

近期来，发生了因排污区所生成的硫化氢等剧毒物质的伤人事故。硫化氢是一种剧毒物质，少量吸入一定浓度硫化氢时，对人体在短时间内受到损伤或致命。较低浓度的硫化氢对人的呼吸系统、神经系统都有一定的影响。

造成事故的原因是：排水管是通过U型管道中储藏一定量的水有效阻断排污区的气体等有害物质的回流，条件是U型管道中长期保持一定量的水，才能有效阻断排污区的气体等有害物质的回流，当U型管道中的水因一定时间得不到补充时，U型管道中的水就会气化，形成无水直通的空管，失去了阻断排污区的有害有毒气体的回流功能。当排污区所产生的有害有毒气体在一定的条件下，通过U型管道向生活区内排放，形成一定区域区、一定浓度的有毒气体环境，当人体处于这样的环境中，短时间内受到损伤或致命。

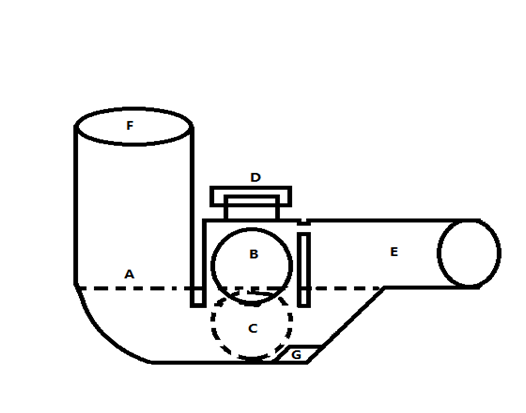

排水管的设计（如图）：本设计是在U型管道的基础上增加固体阻断机构（球形、圆柱形等多种形体），当U型管道中填充一定量的水时，机构内的阻断球就会在浮力的作用下，处于完全开放的状态，当U型管道内的水因得不到及时补充而气化，这时，B球体在重力作用下，随着管内水位下降而下落。在管道底部、球体下落方向增设斜面，增加球体下落压力，增加球体密封效果。当管道内补充一定的水量时，球体的水的浮力作用下，上浮到B区，保持管道通畅。从而达到有效阻止有害物质回流的目的。

说明：

1、 A为水位线；

2、 B为阻断球体；

3、 C为阻断球体运动方向；

4、 D为安装、检修开口；

5、 E为出水管；

6、 F为入水管；

7、 G为阻断体加压斜面。

8、在B与C之间设计开口，排放B区的空气，使阻断球达到最高点。
